如今，GPS陶瓷天線與我們?nèi)粘Ｉ畹姆椒矫婷嬉呀?jīng)息息相關了，如在手表、手持終端設備、汽車等電子行業中都有使用；但也因?yàn)樾l(wèi)星是隨機分布在半球天空上，所以GPS陶瓷天線的性能是受到很多因素影響，那么主要有哪些呢？下面阿瑞仕科技的專業人員為大家講述：

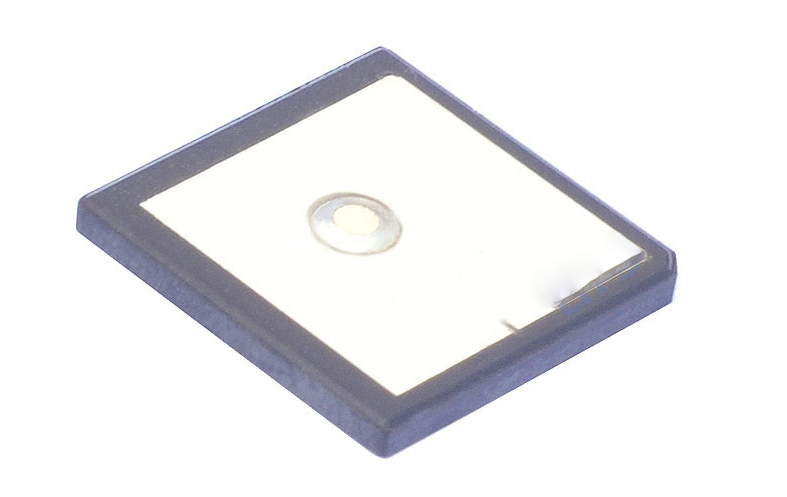

　GPS陶瓷天線　

　　1、陶瓷片：陶瓷粉末的好壞以以及燒結工藝是直接影響到它的性能。現在市面上使用的陶瓷片主要為25×25、18×18、15×15、12×12，面積越大，GPS陶瓷天線的介電常數越大，共振頻率越高，接受效果也就越好。其實陶瓷片大多數是采用正方形的設計，是為了保證在XY方向上共振基本一致，從而達到均勻收星的效果。

　　2、銀層：GPS陶瓷天線表面銀層可以影響天線共振頻率。理想的GPS陶瓷片頻點應準確落在1575.42MHz，但因?yàn)樘炀€頻點非常容易受到周邊環境影響，特別是裝配在整機內的時候，需要調整銀面涂層外形來調節頻點重新保持在1575.42MHz。所以在采購天線時一定要配合天線廠家，提供整機樣品進行測試。

　　　3、放大電路：承載GPS陶瓷天線的PCB形狀及面積。由于GPS有觸地反彈的特性，當背景為7cm×7cm無間斷大地時，GPS陶瓷天線的效能可以發揮到。雖然受外觀結構等因素制約，但盡量保持相當?shù)拿娣e且形狀均勻。放大電路增益的選擇必須配合后端LNA增益，要求信號輸入前總增益不得超過29dB，否則信號過飽會產生自激的反應。

　　4、饋點：GPS陶瓷天線是通過饋點收集共振信號并發送至后端的。但由于天線阻抗匹配的原因，饋點一般不是在天線的正中央，而是在XY方向上做微小調整。這樣的阻抗匹配方法簡單而且也不會增加成本。在單軸方向上移動稱為單偏天線，在兩軸均做移動就稱為雙偏。
